机械制造领域，垂直度是最基础的形位公差之一，它直接决定了机械装配的精度、运动部件的稳定性以及设备的使用寿命。下面我们一起探讨下该如何检测。
一：车间常用检验方法
1. 90°角尺与塞尺配合法
这是最基础的检验方法，适用于小型零件和工序间检验。
操作要点：将工件基准面清理干净后置于精密平板上，选择合适规格的90°角尺（刀口形或宽座形），将其短边紧贴基准面，然后移动角尺使长边缓慢靠向被测面，观察缝隙大小。
适用场景：粗糙度较低的平面、小型支架类零件。
2. 百分表与方箱组合测量法
当需要定量数据时，百分表配合方箱或直角尺成为车间的主流选择。
面对面垂直度测量：将工件的基准面固定在精密角度方箱上，方箱置于平板使被测面处于水平或垂直方向。百分表安装在磁性表架上，调整测头接触被测面，沿被测面移动表架，读取表针摆动的最大差值。
3. 垂直度检具法
对于批量生产的零件，设计专用的垂直度检具能大幅提高检验效率。检具基座上设有与工件基准匹配的定位面，安装可滑动的测量滑块，滑块上固定百分表或通止规。优势是操作简单，检验效率高，但局限性在于一种检具只能检验特定规格的零件，通用性较差
二：测量室常用方法
1. 三坐标检测
三坐标测量机是现代精密测量的核心设备，特别适用于多要素、多基准的复杂零件。
测量流程：首先在基准面上采点拟合出基准平面，然后在圆柱孔内采点拟合出轴线，将基准要素建立为坐标系的参考方向，最后调用垂直度评价功能，软件自动计算误差。
实战技巧：采点要合理，基准面应覆盖有效范围，避免在边缘局部采点。对于孔轴线测量，建议在孔的上中下截面分别采点，以提高轴线拟合精度。
2. 电子水平仪
以机床垂直度检测为例：在机床X轴方向放置方规并调整至与X轴平行，将电子水平仪沿Y轴移动，测量方规另一个边的直线度，通过数据分析计算出X轴与Y轴运动的垂直度误差。这种方法能有效消除导轨直线度误差对垂直度测量的干扰，是机床精度验收的标准做法。
3. 激光位移传感器
一种基于线激光传感器的垂直度测量方法，通过机械臂带动线激光传感器进行匀速扫描。该测量系统的重复度误差小于0.012 mm，最大示值误差不超过±0.04 mm。
4. 气动量仪
对于大批量生产的小孔轴线垂直度测量，气动量仪有其独特优势。适合在线检测，但需要定制专用的测量头。
三：误差与注意事项
1. 常见的误差来源
清洁度问题：工件或平板上的毛刺、铁屑会导致基准不稳
表架刚性不足：悬伸过长的表架会产生弹性变形
读数时机：未等指针稳定就读数，或正反行程读数混淆
温度影响：工件与量具温差过大，热胀冷缩导致测量值失真
2. 基准的正确选择
测量时必须严格按照图纸标注的基准，不可随意更换。例如图纸要求"以A面为基准测量B孔轴线垂直度"，就不能反过来以B孔为基准测量A面。

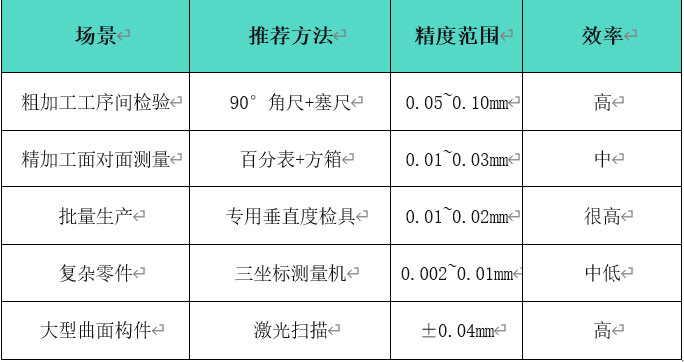

四：测量方法的选择
面对不同场景，如何快速选择合适的方法？以下为参考建议：
结语
根据零件的精度要求和结构特点，选择合适的检验方法，才能真正把好质量关。随着智能制造的发展，垂直度检验也将从传统的离线抽检走向实时监控与自动检测，这需要我们持续学习和更新知识储备。
